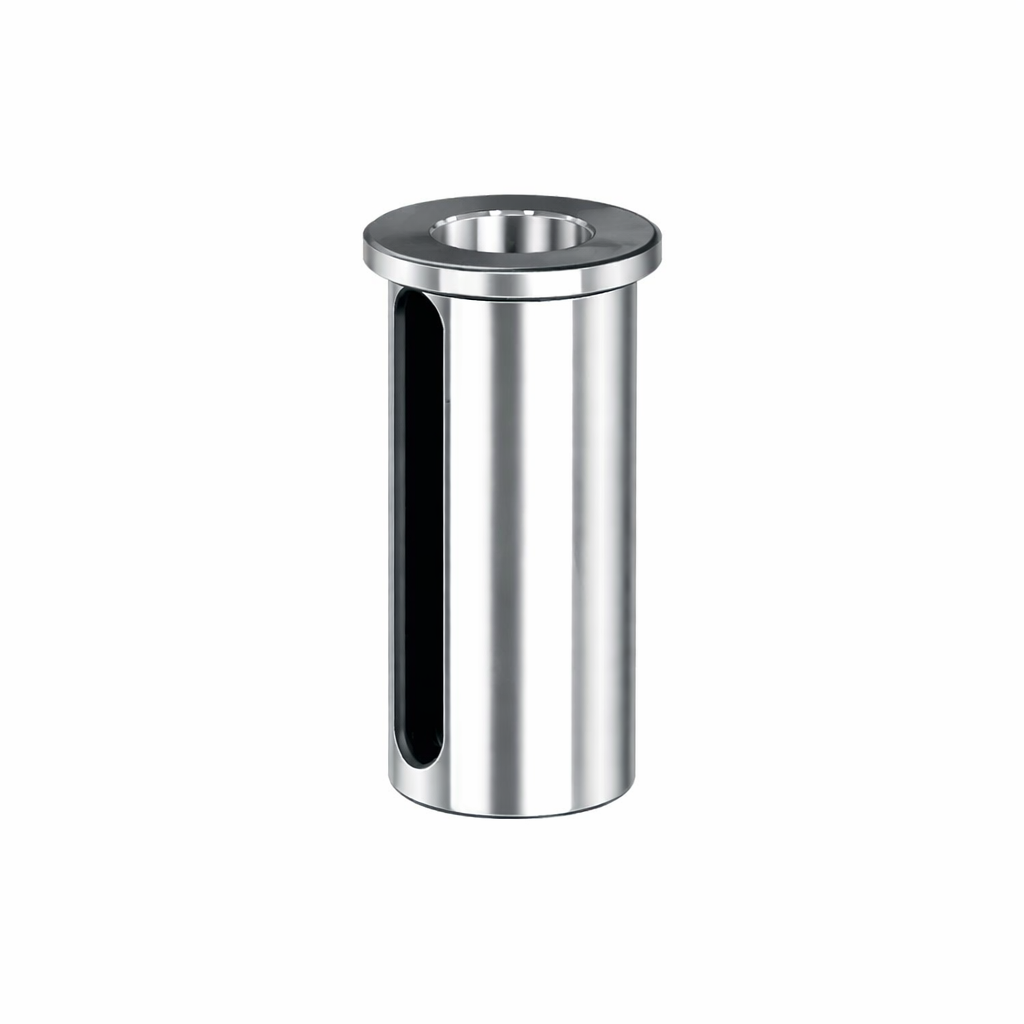

CNC TURRET SLEEVE

Sr. No.	Part Name	OD (D3)	OD (D2)	OD (D1)	W1	L1	L2	L3	L4	M THREAD	FIG.
1	TS-16×8	16	8	22	–	5	40	–	–	M4	F2
2	TS-16×10	16	10	22	7	5	40	32	3	–	F1
3	TS-20×8	20	8	26	–	5	50	–	–	M5	F2
4	TS-20×10	20	10	26	–	5	50	–	–	M5	F2
5	TS-20×12	20	12	26	9	5	50	42	3	–	F1
6	TS-25×8	25	8	32	–	5	50	–	–	M6	F2
7	TS-25×10	25	10	32	–	5	50	–	–	M6	F2
8	TS-25×12	25	12	32	–	5	50	–	–	M6	F2
9	TS-25×16	25	16	32	10	5	50	42	3	–	F1
10	TS-32×8	32	8	38	–	5	60	–	–	M6	F2
11	TS-32×10	32	10	38	–	5	60	–	–	M8	F2
12	TS-32×12	32	12	38	–	5	60	–	–	M8	F2
13	TS-32×16	32	16	38	10	5	60	52	3	–	F1
14	TS-32×20	32	20	38	10	5	60	52	3	–	F1
15	TS-32×25	32	25	38	10	5	60	52	3	–	F1
16	TS-40×8	40	8	48	–	5	80	–	–	M6	F2
17	TS-40×10	40	10	48	–	5	80	–	–	M8	F2
18	TS-40×12	40	12	48	–	5	80	–	–	M6	F2
19	TS-40×16	40	16	48	12	5	80	74	2	–	F1
20	TS-40×20	40	20	48	12	5	80	74	2	–	F1
21	TS-40×25	40	25	48	12	5	80	74	2	–	F1
22	TS-40×32	40	32	48	12	5	80	74	2	–	F1
